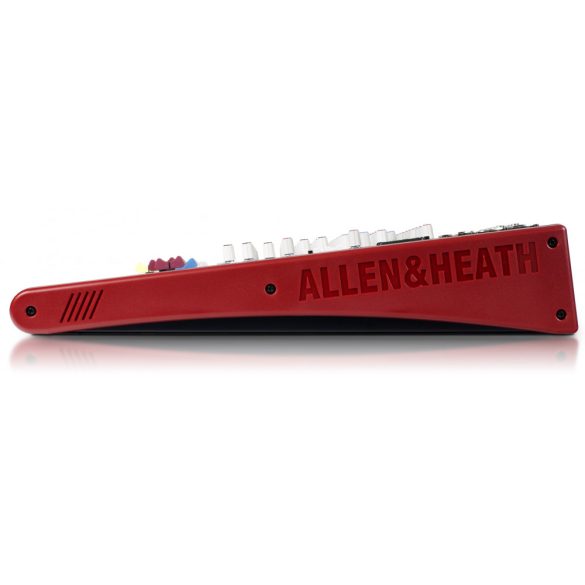

Allen&Heath ZED22FX Kompakt keverőpult USB csatlakozással, beépített effektprocesszorral

A ZED-22FX kiválóságai

A DuoPre™ mikrofonelőfokokon, 100mm-es fédereken és a MusiQ EQ szekción felül, melyek a teljes ZED sorozatot jellemzik, a ZED-FX pultok 16 egyedülálló, saját fejlesztésű effektet tartalmaznak.

ZED FX

A ZED FX effektprocesszora egyszerűen beállítható 3 nyomógomb és 9 LED segítségével. Csak be kell „ütni” az ideális késleltetési időt (tap delay), vagy „behívni” a zengés megfelelő mennyiségét a szólóéneken. Navigáció és szerkesztés egy helyen… igazából annyira egyszerű használni, mint egy effektpedált. Tartsa nyomva a TAP gombot, közben nyomja meg a fel vagy le gombot az effekt paraméterének megváltoztatásához, például a (9) Plate zengetőn a lecsengési hosszhoz. A ZED FX keverő arra készült, hogy minden olyan feladatot ellásson, amire egy kisebb zenekarnak szüksége lehet, külön hangmérnök nélkül. A keverő kezelőfelülete és funkciói logikusan, és még sötétben is jól felismerhetően vannak elrendezve.

Az USB audió interfész, egyedülálló flexibilitásával, különböző jelek USB-n elküldését teszi lehetővé, kiválasztott AUX buszokról, vagy az LR-ről. Az USB-n a pultba érkező jel egyenesen az LR-re választható, vagy sztereó csatornára küldhető. A csatlakozók az egyszerű csatlakoztatás érdekében a kezelőfelület felső oldalán helyezkednek el, a pult konstrukciója pedig, a masszív fedlapra csavarozott különálló áramköri lapokkal, ugyanolyan sziklaszilárd, mint az Allen&Heath felsőkategóriás ML pultjaié.

A ZED FX választék a ZED-12FX és ZED-22FX pultokat tartalmazza. A két pult megoldást kínál bármilyen kisebb zenekar vagy dalszerző/énekes számára akár 16 monó és 3 sztereó csatorna igényig. Szintetizátorok, mikrofonok, sampler-ek… határ a csillagos ég. Minden monó csatornán van inzertpont, mely lehetővé teszi külső effekt vagy dinamikaprocesszor (pl. kompresszor) beillesztését a jelútba, ugyanúgy, mint a nagy pultoknál.

Tulajdonságok:

Bemenetek

A ZED kiválóságainak egyike a rákapcsolható források száma és sokfélesége. A tizenhat monó bemeneten felül három duál sztereó csatornával rendelkezik, mindegyik egy pár jack elsődleges bemenettel bír, és további sztereó bemeneti lehetőségek állnak rendelkezésre RCA aljzatokon, ill. USB-n keresztül. Tizenhat mikrofon/vonal bemeneti csatorna áll rendelkezésre – bőven elég mikrofonok és DI-boxok csatlakoztatására egy nagyobb zenekar, vagy olyan igényes alkalmazások számára, melyek több bemenetet használnak, mint amivel a ZED-12FX rendelkezik; ezen felül még 3 sztereó csatorna – duál bemenetekkel – áll rendelkezésre, mindegyik előerősítés szabályzással és 2-sávos hangszínszabályzóval.

Beépített effektprocesszor

16 különbözó effekt került beépítésre a ZED FX pultokba. Ezek között megtalálható a Delay és Reverb, Ping-Pong delay, Reverb-ek választéka különböző szoba/terem/aréna paraméterekkel, egy Flanger és egy Chorus. Mindegyik effekt arra lett kifejlesztve, hogy a kiegészítse az anyagot, amivel a hangmérnök dolgozik. Minden egyes effekt rendelkezik egy állítható paraméterrel: állítható az előkésleltetés, a szobaméret, vagy a flanger modulációs sebessége. Öt effekt tempója állítható a TAP gombbal, a kimenet padig behallgatható az FX PFL használatával.

DuoPre™

A nagy sikert arató PA sorozat előfokain alapuló DouPre™ két fokozatból áll, körültekintően megválasztott erősítéssel mindkét fokozatban. Az XLR-bemenetre érkező jel erősítése óriási – akár 69dB a pontosság kedvéért – és nagyon egyenletesen van elosztva a GAIN potméter skáláján: ez a jelszint könnyebb beállítását eredményezi. Az erősítés legnagyobb részét az első fokozat végzi, így a zaj minimális szinten tartható. A vonalszintű jelek egyszerűen a második fokozatra csatlakoznak a bemeneti jack aljzatokon keresztül, ami azzal a nagy előnnyel jár, hogy a vonalbemenet használata kevesebb zajt eredményez.

EQ szekció

A ZED-22FX pultok monó bemeneti csatornáin 3-sávos hangszínszabályzó dolgozik, melynek középsávja MusiQ – hangszerekhez és emberi hanghoz optimalizált Q-értékkel rendelkező – félparametrikus rendszerű, hasonlóan a GL2400 széria EQ-jához.

Aux küldők

4 aux küldő áll rendelkezésre, melyek közül az AUX1 és AUX2 prefade, azaz féder előtti a színpadi monitorozás igényeinek megfelelően, AUX3 és AUX4 féder utániak, effekt küldéshez. Sztereó jel küldhető az auxokról USB-n keresztül a számítógépre a „LR mix” főkimenettől független felvételi jelek előállításához (1&2) vagy effekt küldőként való használathoz (3&4).

USB audió flexibilitás

Audió jelek eljuttatása a számítógépre vagy sztereó jel fogadása számítógépről manapság már mindennapos igény az élő hangosítás és a zenekészítés területén. Ennek megvalósítása a ZED esetében szuper-flexibilis és rendkívül egyszerű használatú! Nem kell többé a számítógép hátuljánál kotorászni, hangkártya saját zajával küzdeni. Csak csatlakoztass egy USB kábelt a számítógéphez és a ZED-hez, állítsd be az útválasztást a keverőn és a számítógépen és már kész is! Minőségi audió átvitel a keverő és a PC vagy Mac között. A keverő három kapcsolója rugalmas konfigurálási lehetőséget biztosít felvételhez, lejátszáshoz, vagy a számítógép külső effektként való használatához.

Technikai tipp:

a Zed keverőket USB-s audio interfészként használva bele ütközhetünk abba a problémába, hogy a csomag nem tartalmaz ASIO illesztő drivert. Aki élő vagy home stúdió szituá cióban alacsony látencia mellett szeretné használni a keverőt hiányolhatja ezt. Létezik egy ingyenes megoldás, amely bárki által letölthető. Egy független német programozó által készített Univerzális ASIO illesztő szoftver. A driver program letölthető innen: www.asio4all.com

Felépítés

A ZED-22FX kategóriájában egyedülállóan csatornánként különálló, függőleges síkú áramköri paneleket tartalmaz, melyeknek minden egyes potmétere fémcsavarral van rögzítve a frontpanelhez – ezáltal a ZED felépítése lényegesen masszívabb, mint számos kategóriatársáé. Mindezeken túl a ZED-FX pultok 100mm-es féderekkel van felszerelve, ami rendkívül pontossá és kényelmessé teszi a munkát.

További tulajdonságok:

• Inzertpontok
• Mélyvágó szűrő
• Sztereókép szabályzás minden csatornán
• 3-sávos EQ félparametrikus középpel
• 4 AUX küldő (2 pre, 2 post)
• Globális 48V fantomtáp
• 3 duál sztereó csatorna 2-sávos EQ-val
• Jel/túlvezérlés jelzés minden csatornán
• Konfigurálható USB sztereó audió bemenet/kimenet
• Jól átlátható és egyszerűen használható kezelőfelület – minden csatlakozás a fedlapon
• Cakewalk SONAR LE szoftver mellékelve a keverőhöz
• Csatorna némítókapcsolók
• Sztereó visszatérő
• 2-sávos visszatérő
• Újszerű monitorozási funkciók
• 6.3 és 3.5mm-es fejhallgató kimenetek
• Sztereó felvételi kimenet
• Alternatív sztereó kimenet
• Monó LR összegzett kimenet
• XLR csatlakozók a főkimeneten
• 12-szegmenses kivezérlésmérők
• Főszabályzók az Aux1&2 segédbuszokon
